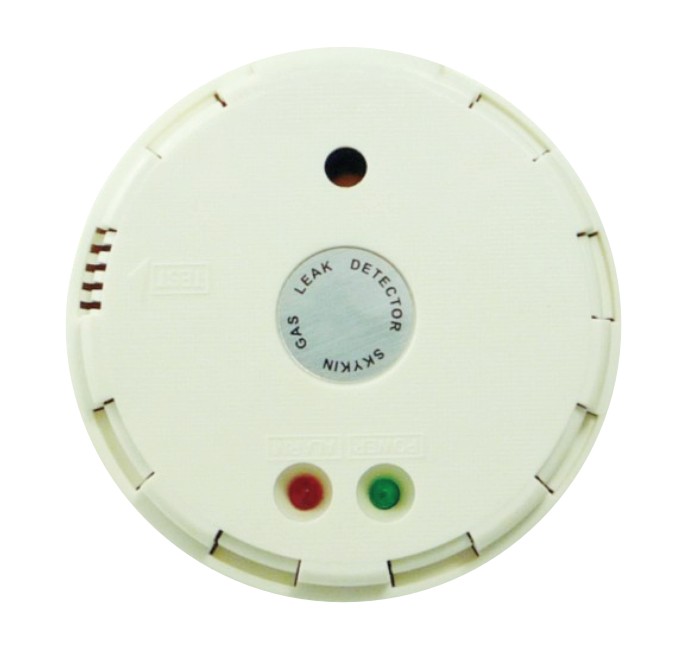

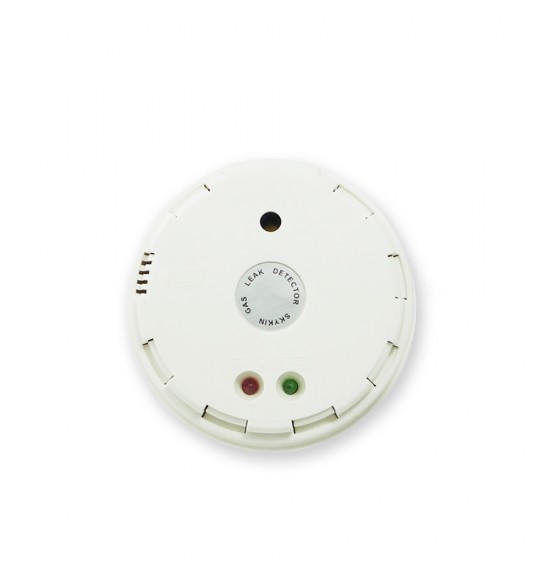

產品編號：D301010

規格說明

註:LNG=Liquefied natural gas(天然瓦斯，主要成份為甲烷)LPG=Liquefied Petroleum Gas(桶裝瓦斯或液化石油氣，主要成
   份為丙/丁烷)。
   UL1484(Residential Gas Detectors)規定:警報點介於LEL1/100~1/4。
   本產品設定LEL1/10~1/4警報動作，符合UL1484規定。
   LEL(Low Explosive)=爆炸下限。

動作方式

註:為避免造成感應器受損，溫機期間請勿測試；待機時如需測試，請用打火機貼近測試孔注入瓦斯，但勿打出火花，
直至警報即可。

特性：
※具有主機連線，閥體控制的連線功能。
※提供瓦斯遮斷閥專用信號，當瓦斯警報器作動時，直接輸出信號以關閉瓦斯遮斷閥。。
※警報濃度符合UL1484標準。
※依液化石油氣、煤氣、天然氣之瓦斯濃度漸層而警報。
※特殊設計，不受濕度溫度變化或不必要之煙物干擾。
※靈敏度高且穩定性佳。
※附底座，安裝容易。
※附電源開關。

配線說明：
※工程用有七條出線:所有線材皆可埋於管路，適合於工程配管使用。
  1.AC電源:紅色線二條為AC110V電源輸入(AC220V為客製特殊規格)；或DC電源:若為紅黑線各一條則為DC12V電源輸入，並標示於機體。
  2.繼電器信號:藍為COM共點；白為N/O常開；綠為N/C常關。
  3.閥信號輸出:橘為+；棕為-，連接用於瓦斯遮斷閥電源(DC12V)。
※一般用有五條出線:適合已有預埋管路工地
  1.紅色線二條為AC 110V電源輸入(AC220V為客製特殊規格);若為紅黑各一條則為DV12V電源輸入，並標示於機體。
2.藍：繼電器COM共點 白：繼電器N/O常開 綠：繼電器N/C常關一般用有三條出線及插頭:適合沒有預埋管路之工地或單機使用 1.繼電器信號:藍為COM共點；白為N/O常開；綠為N/C常關。


相關資訊:http://www.liou-tai.net/index.php?route=pavblog/blog&id=362建議安裝位置
